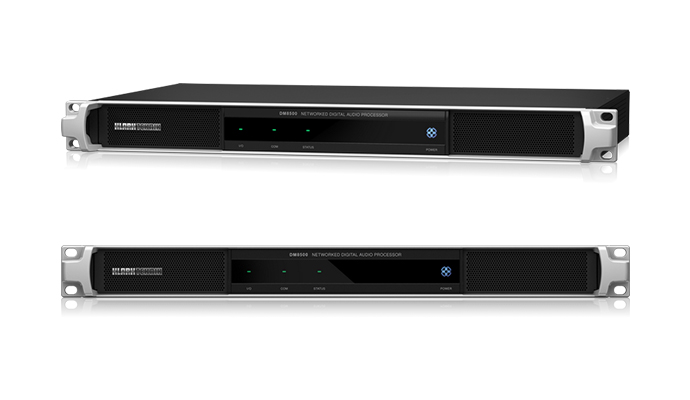

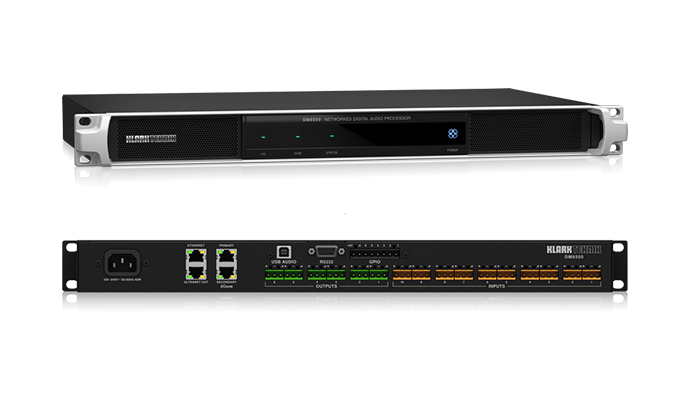

DM8500
现代安装的音频应用场所需要一个灵活的数字音频处理器，具备用户友好功能，例如用户可进行自由编程，输入输出混合矩阵以及第三方音频网络兼容的音频处理器。DM8500专为安装在企业环境、酒店等场所使用而设计，它提供64x64Dante数字音频网络通道，便于与其他Dante设备进行连接。
DM8500的核心是一个先进的数字音频DSP，具有强大的多功能性，可以处理最具挑战性的应用。系统集成商围绕开放式体系结构格式设计，可以轻松配置DM8500的程序以满足客户的需求。
详细参数：
模拟输入
| 通道数量 | 10 |
| 类型 | 模拟，电子平衡，Euroblock 连接器 |
| 阻抗 | 10 kΩ |
| 最大输入电平 | +24 dBu |
| 增益范围 | 0 到 +66 dB with 6 dB 每步径 |
| 共模抑制 | 通常，60 dB at 1 kHz |
| 通道串扰 | < -75 dB |
| 幻象电源 | +48 VDC，7 mA 每通道 |
模拟输出
| 通道数量 | 6 |
| 类型 | 模拟，电子平衡，Euroblock 连接器 |
| 输出阻抗 | 200 Ω，平衡 |
| 最大输出电平 | -31 dBu 到 +24 dBu |
Dante输入/输出参数
| 通道数量 | 64 × 64 |
| 接口 | 2 × RJ45 |
| 采样率 | 48 kHz |
| 比特率 | 24 bit |
| DM8500内部延时 | < 1.8 ms |
| DM8500 Dante 延时 | 0.25 ms，0.5 ms，1.0 ms，or 5.0 ms |
| 时钟同步 | Dante 内部时钟或 DM8500 内部时钟 |
ULTRANET数字音频网络
| 通道数量 | 16路出 |
| 连接 | RJ45 |
| 采样率 | 48 kHz |
| 延时 | < 1.8 ms |
| 线材 | CAT - 5 |
| 线材长度 | 最多 75 m |
USB音频
| 通道数量 | 2进2出 |
| 分辨率 | 16 bit |
| 采样频率 | 48 kHz |
| 类型 | 符合 Audio Class 1.0 |
| 接插件 | USB，Type B |
GPIO
| 通道数量 | 6 |
| 输入电压 | 0 到 5 V |
| 输入阻抗 | 4.7 kΩ to +5 V ( 2线 mode ) > 1 MΩ ( 3线 mode ) |
| 输出电压 | 0 / 5 V（空载） |
| +5 V 电源电流 | 150 mA 最大 |
RS232
| 格式 | 8 - N - 1，38，400波特率 |
| 连接 | 9针串口 |
参数
| 频率响应 | 20 Hz to 20 kHz ( ±1 dB，输入到输出 @ +4 dBu ) |
| THD + N （1 kHz @ 0 dB 增益，+4 dBu 输出） | < 0.005 % |
| 等效输入噪声 | -125 dBu |
| 动态范围 | > 105 dB |
| A / D - D / A 转换 | 多位 |
| AEC 模块 | 支持6个AEC 模块（总共多达24个通道） 每个 AEC 模块的尾长 设置选项： 4通道 150 ms 或2通道 300 ms 每个 AEC 模块均可单独设置 |
| AEC 收敛率 | 高达 100 dB / 秒 |
电源要求
| 电压 | 100 VAC to 240 VAC ±10 % |
| 频率 | 50 ~ 60 Hz |
| 消耗量 | < 48 W |
尺寸/重量
| 尺寸 ( H / W / D ) | 44 × 483 × 293 mm |
| 重量 | 3.6 kg |
温度范围
| 运作方式 | +0°C to +45°C |
| 储存 | -20°C 至 +60°C |
特性
· 64 x 64 Dante传输，具有AES67互操作性
· 10路大动态余量模拟麦克风/线路输入
· 6路电子平衡，低阻抗线路电平输出
· 24个可完全分配的AEC回声消除通道
· 16通道ULTRANET音频输出总线
· 符合类别的USB连接，可与软编解码器集成会议应用
· 通过以太网进行系统配置和控制
· 嵌入式HTML引擎可提供自定义控制页面
· 适用于Lab.Gruppen D系列和lucia放大器
· RS232连接器，用于与第三方控制系统接口
· 可选配DM TCE POE的触摸屏墙控制器搭配使用
· 6个用户可配置的通用输入输出连接（GPIO）
· 自动量程通用开关模式电源
